产品介绍

气力输送是进行散料输送的过程,通过空气作为动力源,沿着管线进行输送,之后在管线末端通过料气分离装置使气体和物料分离,从而达到输送物料的目的。该技术至今已有两百多年的历史, 由于是封闭式输送,具有防尘、保护环境等优点,因此广泛应用于各个行业。


由于气力输送作为输送行业的主要输送形式,随着工业的发展,人们对塑料制品需求量和品质的要求不断提高,以及气力输送相对于其他输送方式能耗较高,将使得 气力输送面临巨大挑战。对塑料颗粒气力输送的节约能源优化设计提出更高要求。

我厂针对气力输送系统设备进行了深入的研究,着重分析了系统经济性能。气力输送系统设备是近年来发展较快的一项新型粉体输送设备,在制药、食品、化工等行业日益得到广泛应用,对于在传统工艺过程中引入更新的密闭粉体输送概念,在设计、选型、安装、调试与应用维护上应注意一些基本原则。

从结构上主要分为五部分:气力输送系统设备概述、气力输送系统设备参数分析、气力输送系统设备主要设备分析。
气力输送系统设备概述主要简述了气力输送系统设备的总体性能特征以及经济性分析的必要性和可操 作性。

气力输送系统设备参数分析主要是通过输送系统的各参数对于输送系统经济性的影响。

气力输送系统设备分析主要是研究气力输送系统设备中常见设备的性能特点以及 对于系统经济性的影响。

PE塑料颗粒的输送方式经济性分析,在一定的输送条件下,结合实例分别给出了稀相输送方式和密相输送方式的理想输送条件,并且通过 两种输送方式的比较得出了理想输送方式。

之后一部分通过试验验证理论分析,试验了密相输送辅管阶梯压力补气对于输送压损、起粉量、输送能耗的影响;针对具 体现象分析原因,总结经验。


首先是气力输送设备适用性,这一点非常重要,成功的粉体密闭输送与计量系统的成功应用就成功在适用性上,而失败的应用案例中有百分之90以上都是失败在适用性上,在传统的气体及液体密闭输送与计量系统方面,经过上百年甚至几百年的发展与研究,在技术及其适用性上已经非常成熟,几乎所有的气体及液体都可以成功处理,但是粉体在这方面在国外也只有短短的三 ,四十年的时间,在中国则只是近来十几年的事。


并且各种粉体物料的物理特性又千差万别,所以它的密闭输送与计量系统要实现自动化就非常困难,对一种物料(例如煤粉灰)非常好的解决方案在另一种产品(例如水泥)线上使用可能根本不能运行,这就要求在方案选型阶段要充分做好物料特性分析,尽量进行实际的物料试验。

在试验过程中需要的各种参数包括堆密度、粒度分布、流动性指标、粘连性、吸潮性、可燃性等等,但是物料本身的参数只是试验的一部分,有可能所有这些指标都可行,但是在系统放大进行大量输送时还是发生架桥堵塞现象,造成适用性不良,这就要求设计者具有一定的经验与预见性。


锅炉生物质灰气力输灰系统


关于滕州生物质发电130t(实际出力185t)高温高压循环流化床锅炉生物质气力输灰、灰库及灰库系统进行设计,并提供输灰设备和安装调试,就气力输灰和灰库及灰库设备建设项目的有关技术要求进行了详细的论述,做出以下方案。


一、总则
1、本技术方案适用于滕州生物质发电130t(实际出力185t)高温高压循环流化床锅炉生物质气力输灰、灰库系统。它包括气力输灰系统及灰库的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
2、本技术规范是较低限度的技术保障,并未对一些细节作出描述,也未充分引述有关标准和规范的条文,卖方保证提供符合技术规范书和工业标准,技术先进成熟可靠,具有在设计和实际运行两方面在设备出力等指标上接近或优于本工程,并已成功运行多年以上的技术经验满足环境保护要求的优良产品。
二、 设计理念:
1、本工程在保质、保量的前提下尽较大限度降低投资费用。
2、降低运行维护费用。
3、维护检修工作量小。
4、设备运行放心、合理、通畅,现场无跑冒、滴漏现象。
三、设计制造技术标准:
1、输灰系统及灰库设备的技术标准
气力输灰系统及灰库设备的设计、制造、检验符合下列标准与协议,其它未说明标准仍按“国标”或“行业标准”执行,若有新标准均按新标准执行。
GBJ17-88 钢结构设计协议
GB700-88 普通碳素结构钢技术条件
GB699-88 优良碳素结构钢技术条件
JB/225 焊接设计协议
GB6717 金属熔化焊焊缝缺陷分类及说明
JB/ZQ4000.3 焊接件通用技术条件
GBJ232-82 电气装置工程施工验收协议
DL/T5142-2002 火电厂输灰设计规程
2、环境保护排放标准
GB13223-1996 火电厂大气污染物排放标准
GB3095-1996 环境空气质量标准
GB12348-90 工业企业厂界噪声标准


四、系统简介
滕州生物质发电新建130t(实际出力185t)高温高压循环流化床锅炉,该锅炉的粉煤灰收集系统采用旋风收尘器及布袋除尘器,该系统旋风收尘器两个集灰斗,落灰口标高5.5米,布袋除尘器两排共八个集灰斗,集灰斗出口标高约3.0米,改造原有400m³钢制渣灰库两座,除尘器至灰库中间线约120米,提升高度约20米,输灰系统控制及灰库控制均采用就地控制柜。

五、系统技术参数及技术要求
1、1×130t/h(实际出力185t/h)流化床锅炉1台,本次新增输灰系统、改造灰库及灰库系统。
2、该炉的粉煤灰收集系统采用旋风及布袋除尘器。
3、该炉旋风除尘器两个集灰斗,出口标高(对零米)约5.5米,单个集灰斗灰量约6.5t/h(按设计灰量富裕量百分之30设计),该炉布袋除尘器双排八个集灰斗,出灰口标高3.0米,单个集灰斗灰量约1.1t/h(按设计灰量富裕量百分之30设计),八个集灰斗灰量基本均布。
4、生物质灰容重:300-400kg/m³
5、灰库容量:约400m3,二层平台高度约5米。
6、输送距离约120米,提升高度约20米。
7、灰库出灰形式采用:加湿搅拌系统及干灰散装系统。
8、输灰采用低压气力输送系统,将旋风收尘器两个集灰斗及布袋除尘器八个集灰斗的灰送至灰库。
9、输灰及灰库控制系统均采用就地控制。


六、设计范围
1、本工程范围包括:从旋风除尘器及布袋除尘器下的落灰口法兰到灰库装车之前,之间的所有设备、气源设备、管道、阀门、法兰以及灰库改造、灰库库顶除尘设备、二层平台所有设备及其配套设备,提供所有设备、材料及安装施工图,以及所有设备所需的电器控制部分。
2、控制系统采用就地控制。

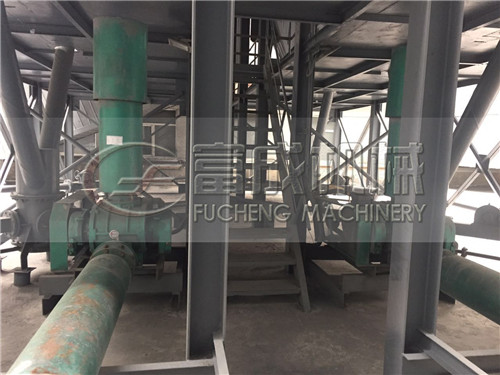

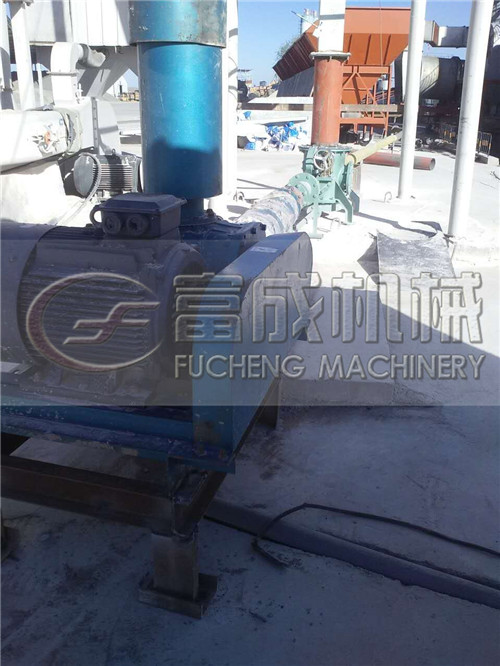

3、供气系统:输灰系统采用罗茨风机、灰库除尘器采用压缩空气。
4、本系统输灰管道均为20#无缝钢管,弯头采用内衬耐磨陶瓷,确保系统正常。


七、输送系统工艺

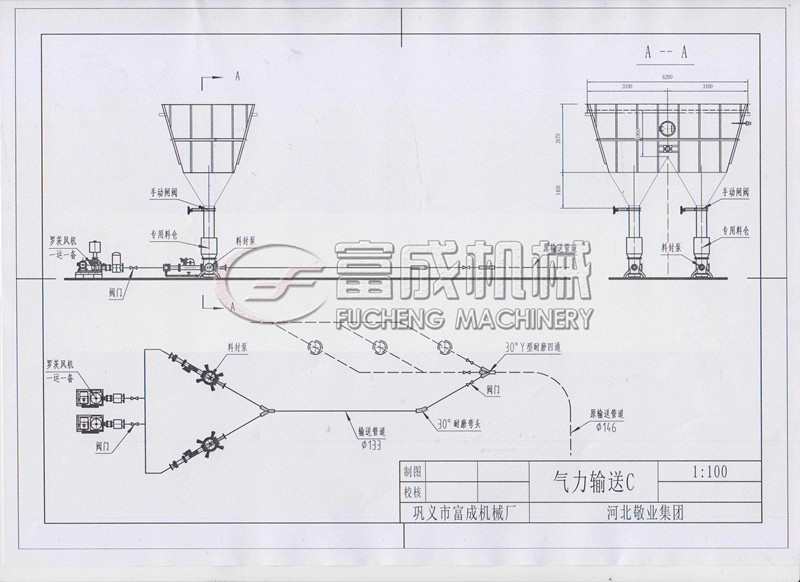

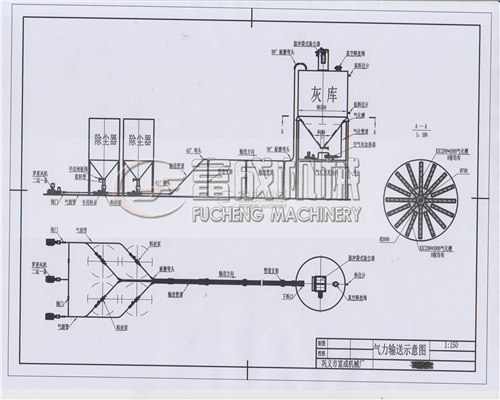

1、输送系统工艺:(见附图)

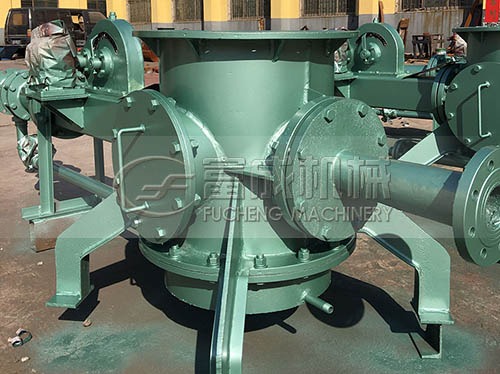

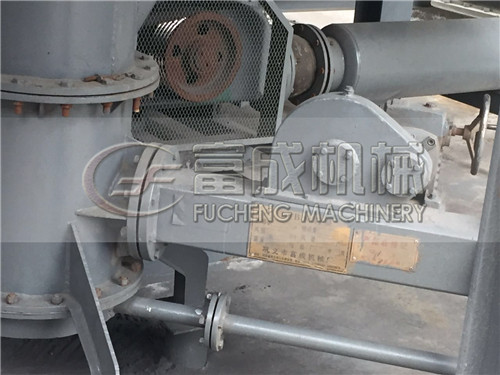

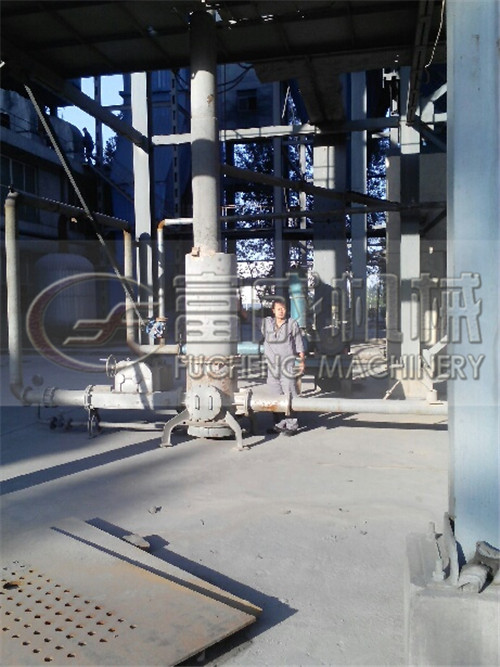

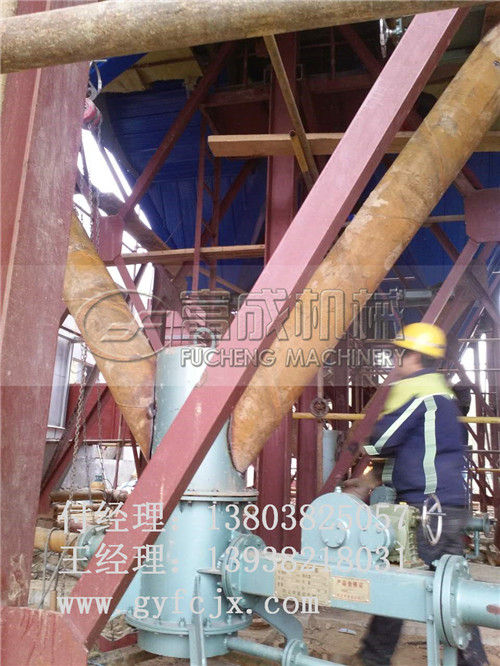

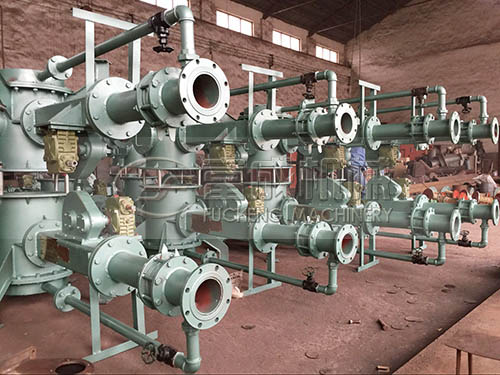

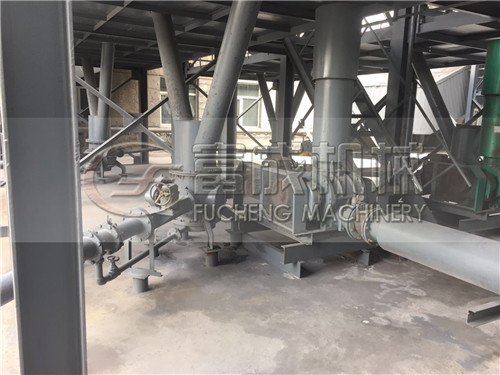

1.1在旋风除尘器下放置一台料封泵,在布袋除尘器单排四个集灰斗下各放置一台料封泵,共用一条输送管道、一台罗茨风机将灰送至灰库,系统共需十台料封泵、三台罗茨风机(两运一备)、两条输送管道将灰送至灰库。灰库顶部输送管道上加装双路阀互相切换,罗茨风机主管路安装闸阀互相切换。

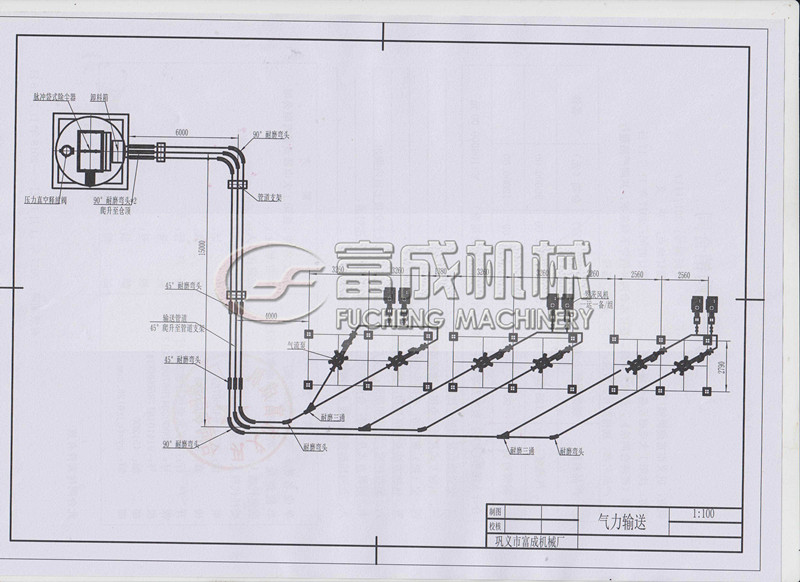

1.2输送管道要求设计布局合理,尽可能走近路直路,更大限度减少弯头数量,管道需高架辅设时,采用450斜爬上架,高架管顶面标高≥5米,管路上的弯头采用耐磨陶瓷弯头,弯头曲率半径R=6-8D(D为管道直径)。


2、粉煤灰储库部分:(见附图)
2.1改造原钢制渣灰库400m³两座,灰库直径为8.5米,库高约为20米,二层平台高度为5米,二层平台到灰库锥底出口处约为0.9米,将原锥顶改为平顶,加装扶梯。
2.2根据此灰库配置相关设备:
2.3灰库顶部应设脉冲布袋除尘器及真空压力释放阀,库内安装重锤连续料位计,并安装一台连续料位计,以保证随时了解灰库灰量情况,库顶除尘器用气由空压站提供,灰库所有设备的操作放置于二层平台上。
2.4灰库顶部脉冲布袋除尘器采用针刺涤纶带微孔腹膜滤料,脉冲吹扫,灰气分离装置采用顶部袋子拆卸式,配有自动脉冲式吹扫系统,并设计为连续运行的袋式除尘器,布袋除尘器分离效率不低于百分之99,过滤后净空气中更大含尘浓度符合国家标准。
2.5灰库的重锤连续料位计,使运行人员随时了解灰库的灰位。重锤料位计:是由数显控制器发出的信号控制安装在料仓顶部的物位计的探测动作。当物位计接到数显控制器的探测命令:电机启动正转, 钢缆在重锤的重力作用下匀速下降,当重锤降至料面时,被料面托起而失重,钢缆松弛,灵敏杠杆动作,使霍尔元件接触,数显控制器得到信号,立即发出电机反转命令,重锤上升返回到非测量区位置,电机停转,完成一次检测过程。

在此过程,数显控制器通过检测钢缆卷筒的转数计算出重锤从仓顶到料面的距离,在面板上进行数字显示,并输出4~20mA电流信号。

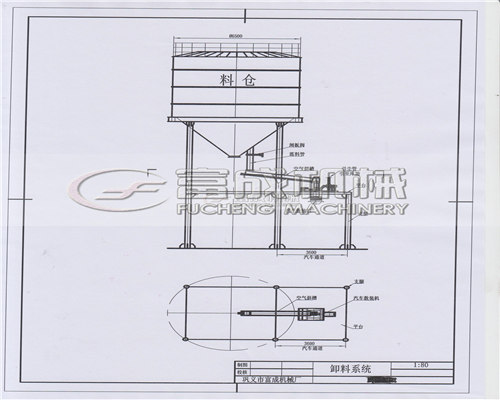

2.6灰库的卸灰采用两种方式(见附图)即:干法排放和湿法排放,粉煤灰储库出口设有一个出灰口,在出灰口处装置细灰闸门及气动卸灰阀,气动卸灰阀下安装汽车散装机,手动闸门便于检修、维护设备。

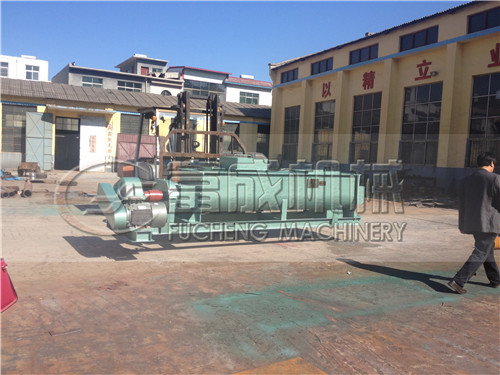

2.7在灰库锥兜侧处开口,安装一台细灰闸门及电动给料机,电动给料机下安装双轴加湿搅拌机,使物料加湿外运。
2.8粉煤灰库锥兜设置流化装置。流化装置配备气化风机及空气电加热器,将空气加热使粉煤灰流化,以便排灰及防止库内粉煤灰板结。


八、电控系统构成:
● 90KW罗茨风机启动柜3台(高宽深1200*600*350)
● 灰库综合控制柜2台(高宽深1200*600*350)
控制系统设计说明:
针对本工程设计提供的气力输灰系统,控制柜落地安装实行就地控制,为一套机电一体化产品,其主要由两大部分组成:
● 机械执行部分:由气力输送泵与灰库卸料系统设备等组成。

● 电器控制系统:重锤料位计、风机启动柜和灰库综合控制柜组成,其主要元器件采用施耐德,且通用性强。电器柜双层门布置,不锈钢材质。
A.风机启动柜部分:启动柜按照90KW电机设计,为自耦降压启动。
B.灰库综合柜部分:综合柜共5路控制
1.库顶脉冲控制,旋钮手动,开启时库顶离心风机和脉冲控制仪同步运转。
2.散装机控制,旋钮手动,装满后蜂鸣器发出声光报警信号,提醒操作人员注意。
3.加湿搅拌控制,按钮手动,启动停止,
4.空气加热器控制,旋钮手动,开启时气化风机和空气加热器同步运转,采用热电偶探测温度,REX-C温度控制器设定温度。具备两处灰库综合柜均可开启和关闭功能。
5.库顶双路阀控制,旋钮手动,具备两处灰库综合柜均可开启和关闭功能。
备注:灰库综合柜安装重锤料位计控制仪表,可显示灰库料位状态。

详细供货范围及清单:

1、气力输送部分:
序号
设备名称
规格型号
数量
材质
生产厂家
备注
1
细灰闸门
400×400
10台
Q235
巩义富成
10个集灰斗
2
波纹补偿器
DN300
10台
不锈钢
巩义富成
10个落灰管
3
料封泵
LFB-1-200
2台
Q235
巩义富成
旋风收尘
4
料封泵
LFB-1-100
8台
Q235
巩义富成
布袋除尘
5
缓冲仓
¢630X750
2个
Q235
巩义富成
料封泵配套
缓冲仓
¢430X750
8个
Q235
巩义富成
料封泵配套
6
落灰管
¢300
10根
Q235
巩义富成
料封泵配套
7
罗茨风机
XLDSR250
3台
组合件
两运一备
8
耐磨弯头
DN250X900
6件
20#内衬陶瓷
巩义富成
输送管道配
9
耐磨弯头
DN250X450
2件
20#内衬陶瓷
巩义富成
输送管道配
10
耐磨弯头
DN250X600
2件
20#内衬陶瓷
巩义富成
输送管道配
11
耐磨弯头
DN90X300
2件
20#内衬陶瓷
巩义富成
输送管道配
12
耐磨三通
DN125/DN90
2件
20#内衬陶瓷
巩义富成
输送管道配
13
耐磨三通
DN150/DN90
2件
20#内衬陶瓷
巩义富成
输送管道配
14
耐磨三通
DN180/DN90
2件
20#内衬陶瓷
巩义富成
输送管道配
15
耐磨三通
DN260/DN190
2件
20#内衬陶瓷
巩义富成
输送管道配
16
输送管
¢273×7
260米
20#GB8163
巩义富成
输送管
17
输送管
¢102×6
45米
20#GB8163
巩义富成
输送管
18
输送管
¢140×6
10米
20#GB8163
巩义富成
输送管
19
输送管
¢168×6
10米
20#GB8163
巩义富成
输送管
20
输送管
¢194×6
10米
20#GB8163
巩义富成
输送管
21
输送管
¢203×6
14米
20#GB8163
巩义富成
输送管
22
气源管
¢273×7
35米
20#GB8163
巩义富成
气源管
23
气源管
¢159×4.5
28米
20#GB8163
巩义富成
气源管
24
气源管
¢133×4.5
26米
20#GB8163
巩义富成
气源管
25
控制柜
就地
3面
巩义富成
输送风机
26
阀门、法兰、标准件
1批
巩义富成
设备配套
27
管道支架
5座
Q235
巩义富成
6m 1个
2、灰库部分:
序号
设备名称
规格型号
数量
材质
生产厂家
备注
1
细灰闸门
500×500
4台
Q235
巩义富成
灰库出口
2
电动给料机
500×500
1台
Q235
巩义富成
加湿机配用
3
气动开关阀
300×300
2台
Q235
巩义富成
干灰散装用
4
布袋除尘器
MC-II-120
2台
Q235
巩义富成
灰库库顶
5
真空释放阀
DK508
2台
Q235
巩义富成
灰库库顶
6
料位计
重锤
2台
组合件
连续料位计
7
电加热器
DYK30kw
1台
组合件
巩义富成
库底流化
8
气化槽
QHC200
128米
组合件
巩义富成
库底流化
9
气化罗茨风机
XLDSR150
1台
组合件
库底流化
10
加湿搅拌机
SZJ500
2台
组合件
巩义富成
加湿搅拌
11
汽车散装机
SZJ100
2台
Q235
巩义富成
干灰散装
12
储气罐
2m³
1台
组合件
13
灰库改造
400立方
2座
Q235
巩义富成
14
控制柜
就地
3套
巩义富成
灰库设备
15
阀门、法兰、标准件、环管
1批
巩义富成

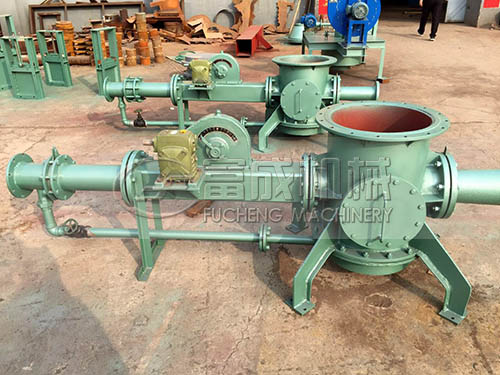

工作原理

系统特点
1、性能稳定,可靠性高。低压气力输送设备料封泵采用连续运行,放心可靠,输送泵运行方式不存在堵管现象;采用罗茨风机为气源,罗茨风机的高可靠性也决定了系统的可靠性。
2、工艺简洁,免维护,设备部件少,无频繁动作,故障率很少,几乎没有易损件。低压连续输送,管内流速低且恒定,因而磨损小。
3、能耗低,运行费低,综合投资节省。系统配置低压罗茨风机,比仓泵系统节约百分之30以上,运行费比仓泵系统节省百分之50上,综合投资比仓泵系统节省百分之50以上。
4、自动化程度,操作简单。现场手动操作简单,“傻瓜机”式操作,对运行人员技术条件要求低。
5、工艺布置灵活。根据除尘器灰斗布置情况,低压气力输送设备料封泵送泵可布置成一斗一泵。

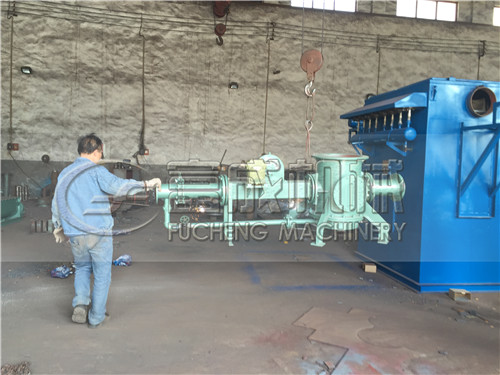

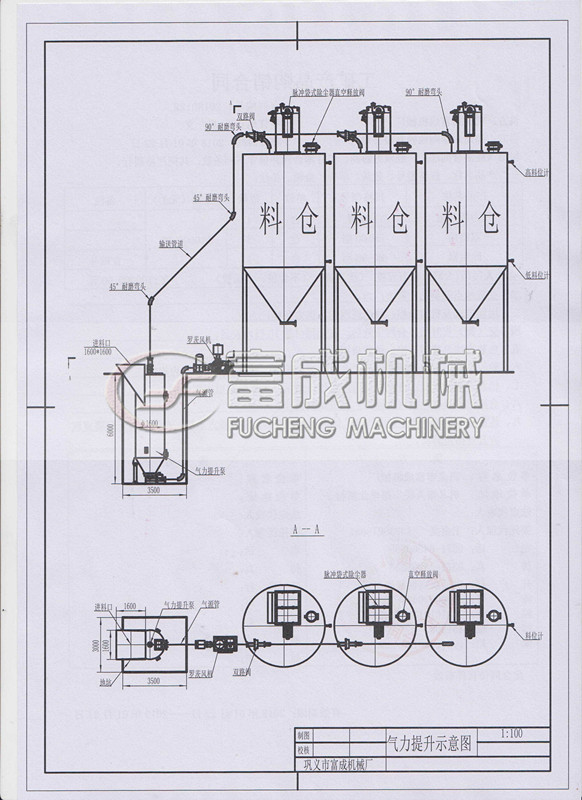

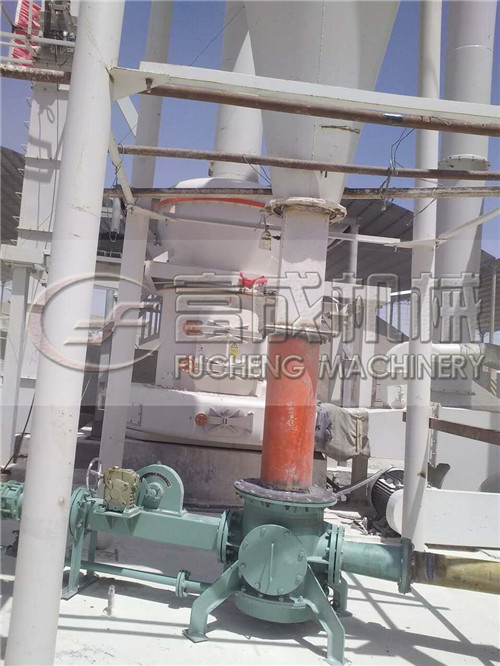

其他输送方案案例展示:

突出优势
  • 结构简单,运行可靠
    富成气力输送设备均采用先进的技术,将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,运行十分可靠。
  • 磨损小,使用寿命长
    由于采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长。
  • 布置方便,占地面积小
    可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。
  • 操作简单,易维护
    运转部件仅有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。在日常维护中更加方便简单。
  • 经济合理,造价低
    不仅在工程上马时体现其投资省,更在于以后的运行使用过程中将不断体现出较低的运行维护费用!
  • 适用广泛,绿色环保
    可广泛应用于火电厂、热电厂、水泥均化及倒库、混凝土搅拌搅拌站等各种粉状物料的输送,以及冶金、化工、建材、码头等行业的粉状物料输送、转运工艺中。全密封零污染。
