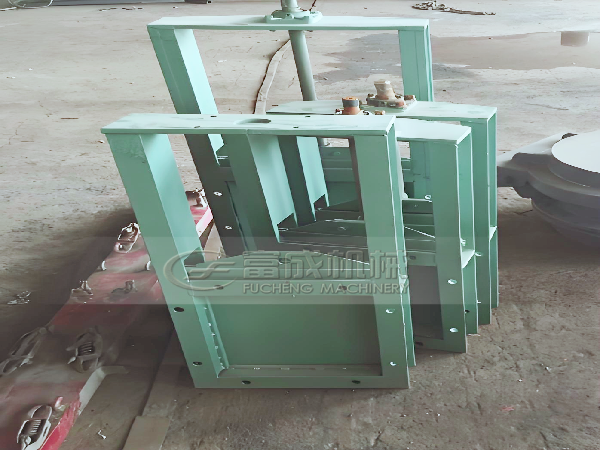

全密封手动插板阀的工作原理与结构特点详解
发布时间：2025-10-25 15:10:03 浏览
次
在粉体、颗粒物料输送场景中，全密封手动插板阀是实现物料通断控制的核心部件，凭借手动操作的灵活姓与全密封的防泄漏优势，广泛应用于化工、粮食、建材等领域。今天巩义市富成机械厂技术人员就从工作原理与结构特点两方面，来为您解析全密封手动插板阀的核心优势。

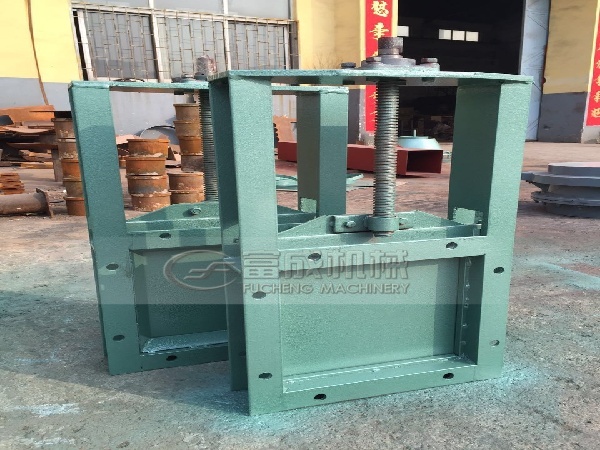

首先，我们来了解一下全密封手动插板阀的工作原理。它是通过“手动传动-闸板升降”的机械配合实现手动驱动的经准通断，整个工作流程非常清晰：1. 动力输入：操作人员旋转阀体顶部的手轮，手轮带动内部丝杠同步转动；2. 运动转化：丝杠与闸板组件通过螺纹连接，将丝杠的旋转运动转化为闸板的垂直升降；3. 密封阻断：闸板下降至与阀体密封面完全贴合时，借助密封副的挤压作用形成全密封，切断物料通道；4. 通道开启：反向旋转手轮，闸板上升脱离密封面，阀体内部形成通畅的通道，物料正常输送。
接下来，我们来了解一下全密封手动插板阀的结构特点，针对性设计适配工业需求，其结构围绕“密封、耐用、易操作”设计，核心特点有三：1.全密封防漏结构：阀体与闸板间采用橡胶或聚四fu乙烯密封副，部分型号增设防尘圈，可有校阻挡粉尘外溢与气体泄漏，满足高密封要求；2.精简手动传动：手轮与丝杠的传动精度高，操作省力且能经准控制闸板升降速度，无需外部动力，维护成本低；3.抗磨损材质适配：闸板多采用耐磨钢板或喷涂耐磨涂层，阀体可根据物料特性选用碳钢、不锈钢，能抵御颗粒物料冲刷，延长使用寿命。
综上，全密封手动插板阀以简单可靠的工作方式、适配工业场景的结构设计，成为无需自动化控制场景下的优选设备，为物料输送系统的稳定运行提供可靠的保障。
