气流泵

巩义市富成机械厂主营:料封泵、气力输送设备、气力输送系统、输粉机、气流泵、返灰泵、气力提升泵、喷射输送泵、压力释放阀、双盘锁气喂料机、双轴加湿搅拌机、脉冲袋式除尘器、释放阀、耐磨弯头、干灰汽车散装机等产品。其中,巩义富成机械厂自主研发生产的“料封泵”(专利证号:ZL 2012 2 003002.2)已荣获国家实用新型专利产品称号,专利号真实有效,可登陆“国家知识产权局”或“中国专利网”网站查询。咨询热线:13803825057付,13938218031王。

全国销售热线:0371-64560678
产品介绍

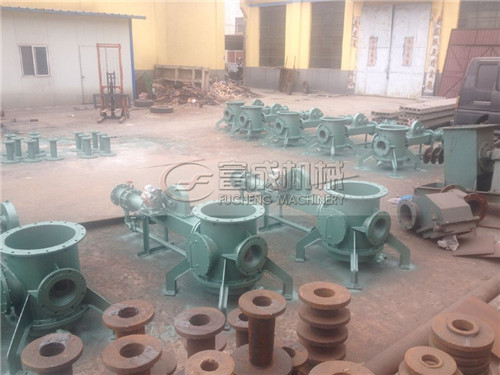

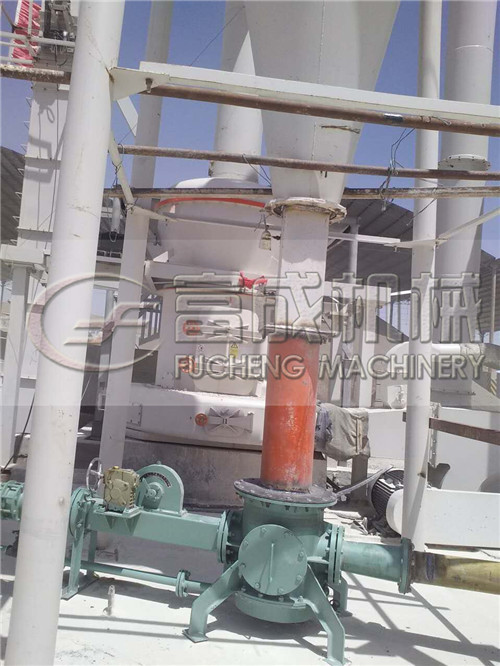

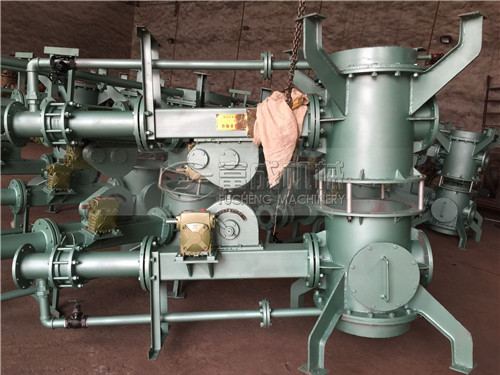

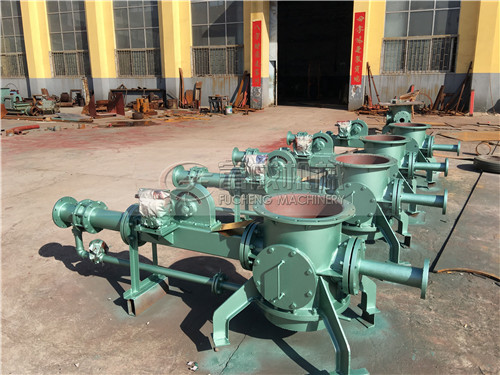

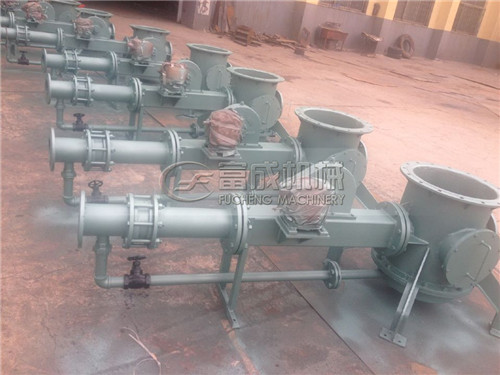

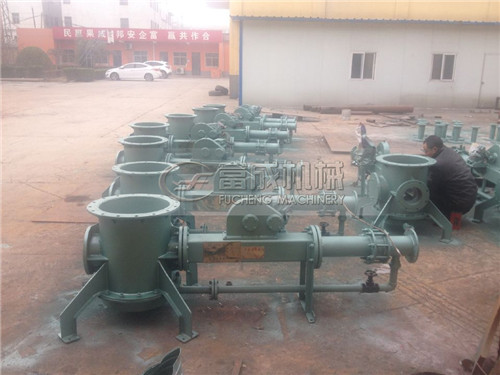

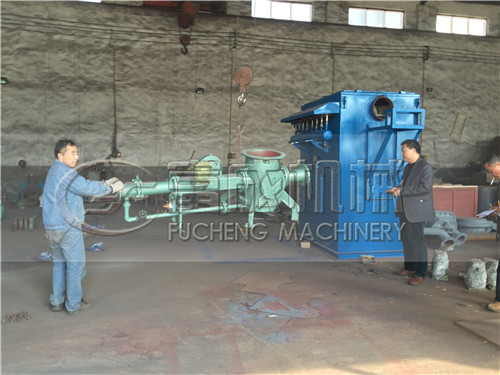

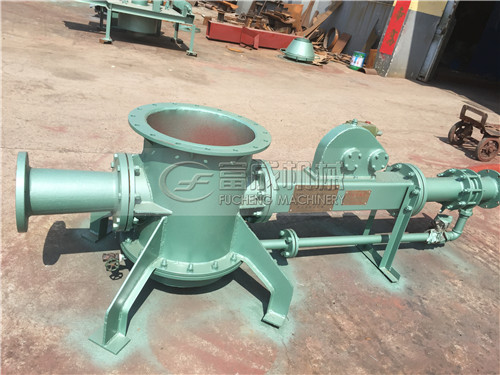

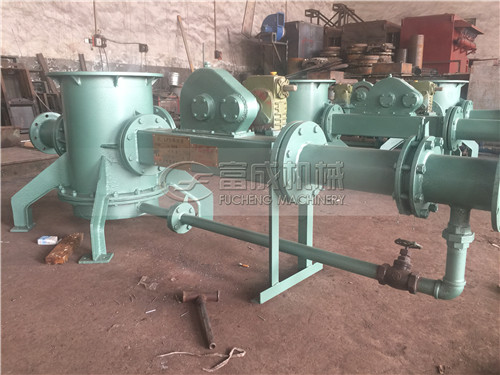

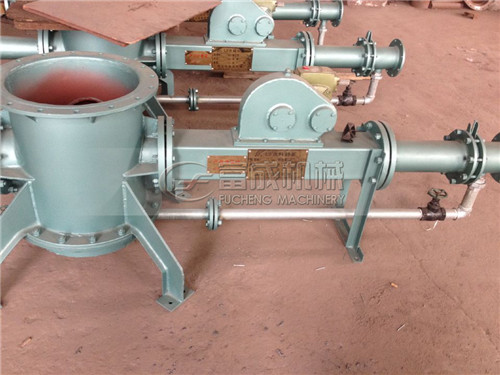

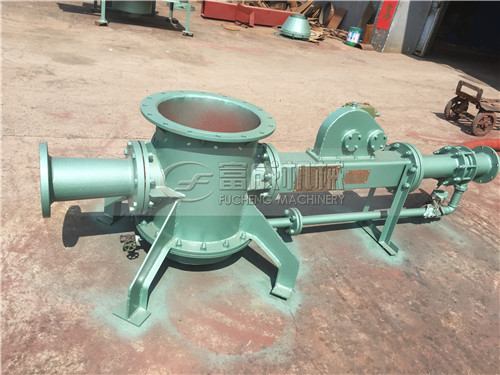

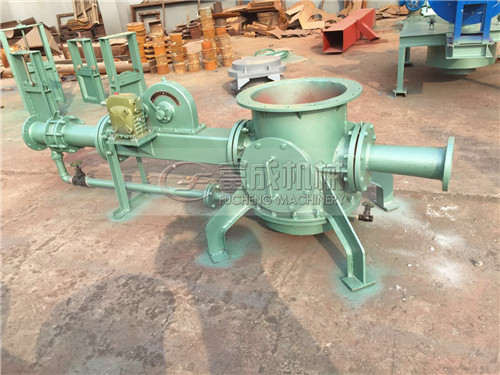

  气流泵是我厂自行开发设计的新型低压连续输送粉状物料的理想设备。该产品广泛适应于电力除灰、建材中转、大型建筑工地等行业的中、短距离集灰和输送,不受地形、地物、高差限制,全封闭、无污染、结构简单、维修量小。风源根据距离的不同可选用离心风机、罗茨风机气源。

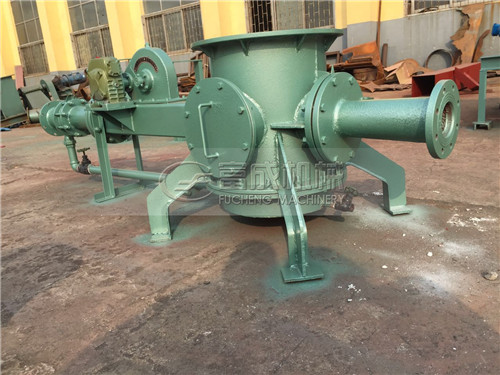

  气流泵由均匀给料器和送料器两部分组成,给料器完成均匀给料,并具有锁器功能,它将物料由常压压入系统中。送料器利用独特设计的喷嘴,将物料及输送气体均匀混合并将物料送入到输送管道中,利用压差使物料沿管道送到受料目的地,该设备适用于短距离、无料位的粉状物料输送。

低压连续输送系统一般采用罗茨风机(也可视情况采用高压离心风机或空压机),罗茨风机的高可靠性决定了系统的可靠性。 设备本体简单,无常规气力输送工艺中阀门的频繁动作,设备故障率大大降低。 由低压气力输送设备气流泵组成气力输送系统,一般设备数量和种类都较少,使得整个系统简洁可靠。 连续输送压力平稳,无任何冲击荷载。

工作原理

气流泵的工艺及技术参数

低压气力输送设备气流泵是利用气力压差原理与喷射流技术、流态化技术相结合,充分吸收现代气力输送的理论,经过多年运行实践总结,针对粉体气力输送工艺系统中,大量要求连续输送的方式而开发的专用设备。

该设备与其它气力输送设备如仓式泵相比具有以下特点:

1.结构简单,运行可靠

低压气力输送设备气流泵将物料由常压进入气流泵中,利用独特设计的喷射装置,将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,运行极可靠。

2.磨损小,使用寿命长

由于采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长。

3.布置方便灵活

气流泵可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。

4.全密封、无污染输送,满足自身环保及工程对所输物料的品质要求

由于该气流泵采用低正压、全密封输送,外界物质不能进入管内,因此不会引起所需物料性质的任何改变。

5.输送稳定

由于采用连续输送利用低压力、大风量,不存在堵管现象。

6.操作简单

由于该设备运转部件仅有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。由于连续输送泵工艺系统简单,所配置的控制系统逻辑关系也随之简单、操作维然简单可靠。

7.对气源的品质要求不高

由于采用了连续输送的形式,加之输送动力气源一般采用罗茨风机,因此动力气源一般不需设立净化系统,只对气量和压力有一定的要求,可使用独立气源或工程中常用的空压站气源(集中气源)。

8.系统可靠性高

低压气力输送设备气流泵组成的低压气力连续输送系统,具有其它任何气力输送设备组成的输送系统无法达到的可靠性。

气流泵输送原理:
  物料从锁气器均匀、恒量的进入腔室,经流化箱一次流态化后,具有向喷嘴流动的趋势,在喷嘴与内文丘里管之间形成负压区,将流态化的物料卷入混合管内,再经扩散管段减速增压,使物料输送至目的地。

气流泵技术参数 :

规格型号及主要技术性能:(输送物料:(粉煤灰计))

名称
规格
型号
输送能力(m3/h)
耗风量
m3/min
风压(MPa)
气源电机功率KW
送当量长度(m)
75
0-8
5-8
0.03-0.1
11-30
30-500
100
5-15
6-20
0.03-0.1
18.5-45
30-500
150
10-25
10-30
0.03-0.1
22-55
30-500
200
25-35
20-45
0.03-0.1
30-75
30-500
250
40-55
40-70
0.03-0.1
45-90
30-500
300
50-70
70-100
0.03-0.1
55-120
30-500
400
70-100
92-150
0.03-0.1
45-350
30-500

欢迎您选用富成机械厂生产的机器,这里向您提供的各种设备,我厂不仅负责免费咨询各种有关问题,提供与各种有关的相应的技术指导、技术配合,还备有一支训练有素、经验丰富、技术力量雄厚的售后服务队伍,产品一经售出,便根据用户要求的日期,派出经验丰富的技术人员免费到现场指导安装,帮助用户现场调试,指导负荷试验及试运转,培训操作人员。

突出优势
  • 结构简单,运行可靠
    富成气力输送设备均采用最先进的技术,将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,运行极可靠。
  • 磨损小,使用寿命长
    由于采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长。
  • 布置方便,占地面积小
    可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。
  • 操作简单,易维护
    运转部件仅有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。在日常维护中更加方便简单。
  • 经济合理,造价低
    不仅在工程上马时体现其投资省,更在于以后的运行使用过程中将不断体现出较低的运行维护费用!
  • 适用广泛,绿色环保
    可广泛应用于火电厂、热电厂、水泥均化及倒库、混凝土搅拌搅拌站等各种粉状物料的输送,以及冶金、化工、建材、码头等行业的粉状物料输送、转运工艺中。全密封无污染。
