配套设备

508压力真空释放阀

  508真空压力释放阀是巩义市富成机械厂气力输送设备配件中的明星产品,进过多年研制和技术改进,广泛应用于各类企业的灰库排气,调节压力等领域,深受广大用户的信赖和好评。508真空压力释放阀又名灰库释放阀或灰库真空释放阀。布置于储灰库顶部,在灰库进气、排气超压和不正常的温度变化时,保护储灰库不受过量的正压和负压的影响。
  508真空压力释放阀安装在灰库顶部。当灰库背压过高或负压过高时能及时动作,调整干灰库的工作压力在正常范围之内,使灰库不承受过高的正压或负压,从而保证灰库安全,该阀特点为动作可靠,密封严密,使用寿命长,是灰库系统中不可缺少的重要设备。

全国销售热线:0371-64560678
产品介绍

  508真空压力释放阀是巩义市富成机械厂气力输送设备配件中的明星产品,进过多年研制和技术改进,广泛应用于各类企业的灰库排气,调节压力等领域,深受广大用户的信赖和好评。508真空压力释放阀又名灰库释放阀或灰库真空释放阀。布置于储灰库顶部,在灰库进气、排气超压和不正常的温度变化时,保护储灰库不受过量的正压和负压的影响。
  508真空压力释放阀安装在灰库顶部。当灰库背压过高或负压过高时能及时动作,调整干灰库的工作压力在正常范围之内,使灰库不承受过高的正压或负压,从而保证灰库安全,该阀特点为动作可靠,密封严密,使用寿命长,是灰库系统中不可缺少的重要设备。

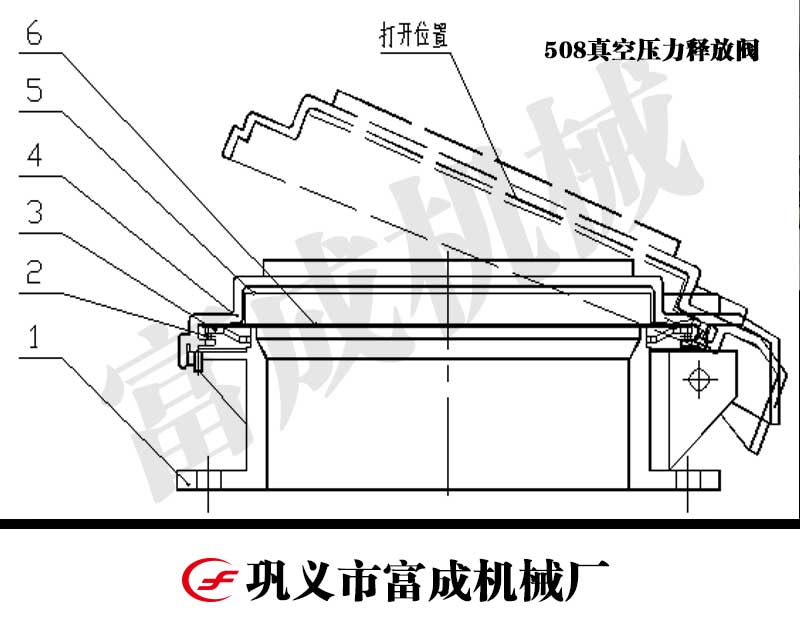

一、508真空压力释放阀结构
  主要有阀盖、上阀体、下阀体、挡环、弹簧、真空环、隔膜垫等组成。

508真空压力释放阀

1

阀 座

4

阀 盖

2

挡环弹簧

5

真空环

3

挡 环

6

隔 膜

释放阀

508真空压力释放阀主要技术参数

型号

508

口径

Φ508

标准透气

设定值

压力

7.69X10-3kgf/cm2

真空

2.2X10-3kgf/cm2

最大

透气值

压力

26.36X10-3kgf/cm2

真空

8.8X10-3kgf/cm2


工作原理

508真空压力释放阀用途和性能:
  508真空压力释放阀适用于油浸式电力变压器,电力电容器及有载分界开关等,用来保护油箱。当油浸式变压器在运行中出现故障时,由于线圈过热,使一部分变压器油汽化,变压器油箱中压力迅速增加,这时压力释放阀在2ms内迅速动作,保护油箱不致变形或爆裂。油箱内的压力再升高而达到开启压力时,压力释放阀就再次动作,直到油箱内的压力降到正常值。由于压力释放阀动作后能可靠关闭,油箱外的水和空气不能进入油箱,变压器内部不会受大气污染。

508压力释放阀


508真空压力释放阀主要特点
  1、本设备采用大通径的排气口(508mm),排气口上盖采用铝合金,重量轻,对压力变化反应灵敏。利用阀盖重量来设定开启压力,即使通过长期工作,也能确保开启压力正确可靠。
  2、采用铝合金和铸铁结构,耐腐蚀,耐老化。
  3、结构简单,正常工作中无维修工作量。
  4、真空释放阀动作灵活可靠。

突出优势
  • 结构简单,运行可靠
    富成气力输送设备均采用最先进的技术,将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,运行极可靠。
  • 磨损小,使用寿命长
    由于采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长。
  • 布置方便,占地面积小
    可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。
  • 操作简单,易维护
    运转部件仅有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。在日常维护中更加方便简单。
  • 经济合理,造价低
    不仅在工程上马时体现其投资省,更在于以后的运行使用过程中将不断体现出较低的运行维护费用!
  • 适用广泛,绿色环保
    可广泛应用于火电厂、热电厂、水泥均化及倒库、混凝土搅拌搅拌站等各种粉状物料的输送,以及冶金、化工、建材、码头等行业的粉状物料输送、转运工艺中。全密封无污染。
