气力输送

负压吸送气力输送,负压抽吸输送系统







负压吸送气力输送设备介绍

巩义市富成机械厂生产的负压吸送气力输送设备可以分为负压吸送泵和吸送式气力输送设备装置。负压吸送气力输送设备以独特的耐磨件结构、材料、延长了吸送泵的使用寿命,利用罗茨真空泵产生的真空负压作为输送动力,将物料吸入输送管道,利用料气分离器将料气分离,分离后物料在重力作用下,用电动锁气阀将物料排入受料仓内,设备放心运行,减少事故的发生同时降低企业的运行成本。
全国销售热线:0371-64560678
产品介绍

负压吸送气力输送设备可根据用户的需求进行设计,它的另 一个成型设备为卸船机、负压气力输送-卸船机、码头负压吸泵。

负压气力输送系统(也称负压风送系统或负压风运输送系统)是高压离心风机(或罗茨真空泵)产生的真空将散装粉粒体物料用负压气流吸送到指定的容器(料仓),富成负压吸送式气力输送装置为核心组成的真空负压收集系统,特别适用于短距离、物料温度高、多点卸料的系统中。
负压吸送气力输送设备散装物料抽吸机由吸嘴、液压吸臂、分离卸料装置、罗茨鼓风机(真空泵)、电控系统等组成。可直接或通过输送机械将物料送入散装物料库(仓)。散装物料气力输送系统由负压气力输送设备(吸嘴、液压吸臂、分离装置、罗茨鼓风机或真空泵)和正压气力输送设备(仓式泵、组合泵、空气压缩机)以及电控系统组成。

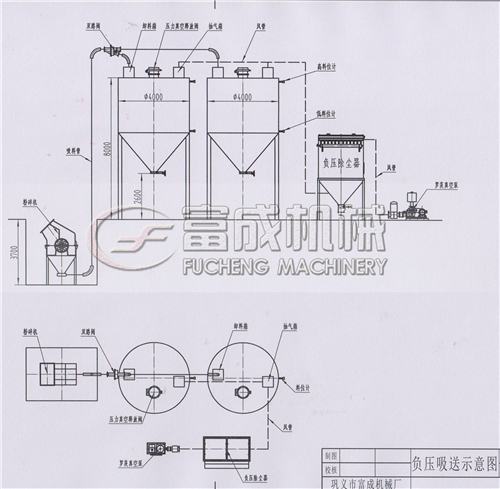

负压吸送式气力输送原理
负压吸送式气力输送的流化仓是利用空气使粉煤灰颗粒能够充分地形成流态化状态,从而使粉煤灰能够顺利地进入负压吸灰正压输送管道。负压吸灰流化仓内部是由两块多孔薄钢板组成的,在上下多孔板之间夹有透气层。整个流化仓内部的多孔板按一定斜度(百分之4-10)布置。粉煤灰由分离器进入组合泵,由组合泵进入流化仓,加料设备加入上壳体的加料口的透气层上。空气由流化仓进入入下壳体,并沿流化仓透过透气层,使粉煤灰流态化。进入输送机械送出或进入正压输送设备内,由空气压缩机或罗茨风机产生的正压,经过送料管道,将物料送入散装物料库(仓)。而清洁的空气则由分离器上部排出经排风管道,从罗茨鼓风机(真空泵)排气口排入大气。
负压吸送装置的主要组成部件为分离器,吸嘴(分固定式吸嘴和可移动式吸嘴),卸料器,真空泵,阀门及管件,控制系统等,适用于粉状物料的中短距离输送。由于输送过程全部是在密闭的负压管道中完成,所以在输送线路上不会产生任何泄漏和污染,尤其适用于有严格泄漏污染要求的有害物质的输送。输送系统既可以单点供料,也可以多点供料,工艺布置灵活方便。
负压吸送式气力输送装置系统优势
输送管道中压力低于环境压力,粉尘不向外泄漏,是输送有毒性物料的理想选择,常用于卸船、真空上料、清洁等应用。适合多点到一点的输送。输送线路为负压管路状态,输送过程中无泄漏,零污染;输送状态为均匀连续,输送量可以调节;气源装置采用干式负压气源,简单可靠;分离装置采用高的效率过滤材料和脉冲喷吹,结构紧凑,分离效率高;吸嘴装置可根据不同的应用场合和工艺要求进行专门设计;输送系统的设备配置简单,系统投资小;系统维护量低,检修方便。
工作原理
负压吸送分类
1、负压抽吸直接装车式;
2、负压抽吸机械输送式;
3、负压混合气力输送式。
巩义市富成机械厂是一家专业生产和安装气力输送设备的厂家,此负压吸送设备是富成机械精心研制的吸送泵设备,富成承接各种内河、海港码头的散物料负压卸船工程,负压卸船系统可分为固定式、轨道移动式、车载式和船载式等等,并可根据客户的具体要求量身设计。
购买巩义富成负压吸送设备的步骤解说:
一步:
由用户提供输送物料的理化参数、现场工况条件等基本参数。
二步:由巩义富成机械厂工程技术人员为您设计输送系统初步方案。方案包括输送系统所需输送设备选型、风机选型、进气管道和输送管道选型、除尘器选型、输送配件配置以及输送系统流程方案。
第三步:由用户审核初步方案。巩义富成机械厂派遣技术人员赴贵单位输送现场,进行实地考察,确定输送工况条件,解决输送难题,巩义富成机械厂设计之后输送方案(方案设计以自动化、保护环境为宗旨),以确保后期输送系统达到更好的效果。
【使用条件】用户需提供准确的输送物料理化参数(品种、目数、湿度、温度),输送距离(水平距离、提升高度及弯道),输送量(是否计量输送),提供物料来源处及输送目的地详细工况条件。

突出优势
  • 结构简单,运行可靠
    富成气力输送设备均采用先进的技术,将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,运行十分可靠。
  • 磨损小,使用寿命长
    由于采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长。
  • 布置方便,占地面积小
    可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。
  • 操作简单,易维护
    运转部件仅有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。在日常维护中更加方便简单。
  • 经济合理,造价低
    不仅在工程上马时体现其投资省,更在于以后的运行使用过程中将不断体现出较低的运行维护费用!
  • 适用广泛,绿色环保
    可广泛应用于火电厂、热电厂、水泥均化及倒库、混凝土搅拌搅拌站等各种粉状物料的输送,以及冶金、化工、建材、码头等行业的粉状物料输送、转运工艺中。全密封零污染。
