耐磨陶瓷复合管

巩义市富成机械厂主营:料封泵、气力输送设备、气力输送系统、输粉机、气流泵、返灰泵、气力提升泵、喷射输送泵、压力释放阀、双盘锁气喂料机、双轴加湿搅拌机、脉冲袋式除尘器、释放阀、耐磨弯头、干灰汽车散装机等产品。其中,巩义富成机械厂自主研发生产的“料封泵”(专利证号:ZL 2012 2 003002.2)已荣获国家实用新型专利产品称号,专利号真实有效,可登陆“国家知识产权局”或“中国专利网”网站查询。咨询热线:13803825057付,13938218031王。

全国销售热线:0371-64560678
产品介绍

火力发电厂脱硫系统的管道、烟筒等部位在使用过程中烟气腐蚀严重,相关部件的防腐工作非常重要,采用复合材料防腐是材料发展的必然趋势,复合材料的可设计性等特点经过欧美等各发达国家的重视、经过各种基础研究和应用,使得复合材料在防腐、耐磨等领域得到了很大发展。

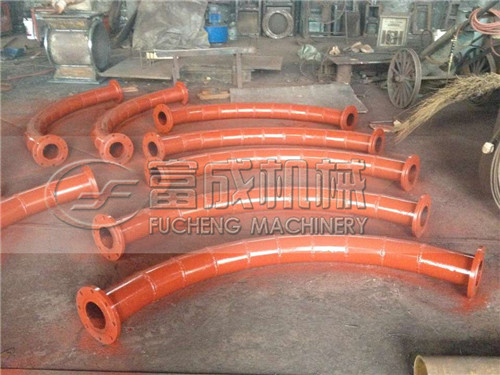

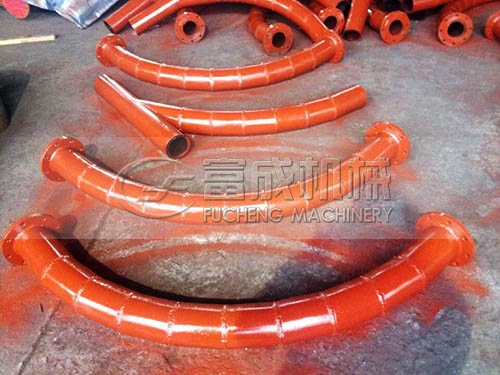

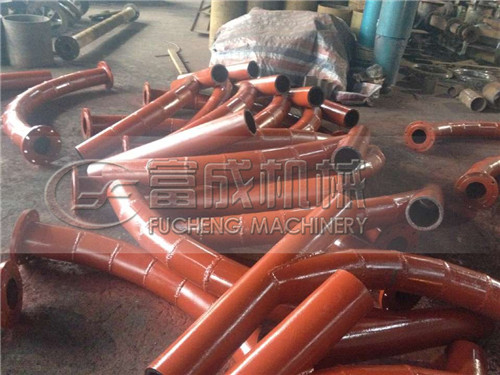

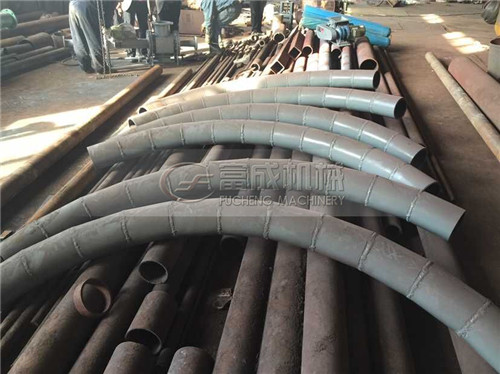

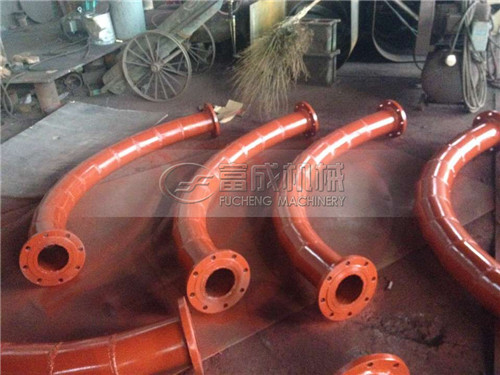

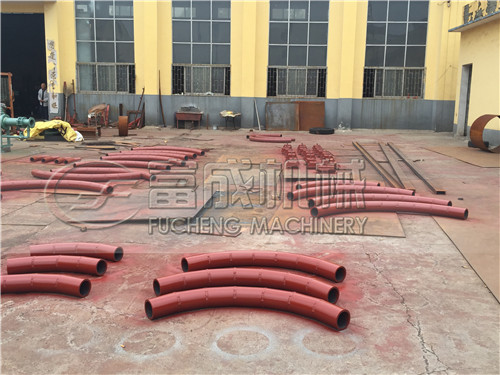

富成机械厂灰库输送管道耐磨陶瓷复合管由国家高新技术“863”计划新材料领域专家研制, 是具有国际先进水平的新型复合材料管道。

它从内到外分别由陶瓷层、过渡层、钢背三层组成。陶瓷层是在2200℃以上的高温下形成的致密刚玉陶瓷, 经过渡层与钢管紧密结合。该产品具有良好的耐磨、耐蚀、耐高温及高强度、高韧性、高抗机械冲击能力的综合性能。是一种具有世界先进技术的输送管道用新型材料。

富成陶瓷复合管于一九九四年分别通过了冶金部和电力部的成果和产品鉴定(冶金部93冶科成鉴字372号、电力部94电产鉴字30号)。是国家“863”高技术新材料领域专家委员会主要支持和推广项目,并被列入国家“九五”科技成果主要推广项目计划。

富成陶瓷复合管生产工艺与传统生产工艺截然不同,采用自蔓延离心法技术生产的陶瓷钢管具有独特的组织结构。独特的组织机构又决定了它的优良的综合性能。它不但抗磨损,有高的硬度和强度,而且具有良好的抗机械冲击和热冲击的综合性能。

由于外层是钢铁,加之内层升温也不崩裂,在施工中,对法兰、吹扫口、防爆门等能进行焊接,也可用直接焊接方法进行管道连接,这比耐磨合金铸钢管、粘贴氧化铝陶瓷、铸石管和钢塑、钢橡管在施工中不易焊接或不能焊接更胜一筹。

在气力输送设备中耐磨陶瓷复合管综合利用了氧化铝硬度高、化学惰性、高强度和塑性好的优点,具有其它管材无法比拟的优异综合性能和良好的耐磨、耐热、耐蚀、抗机械和热冲击性能、可焊性好和安装等综合性能。

因此可广泛应用于电力、冶金、矿山、煤炭、化工等行业作为输送砂、石、煤粉、灰渣、铝液等磨削性颗粒物料和腐蚀性介质,是一种理想的耐磨蚀管道。



陶瓷复合管综合利用了氧化铝硬度高、化学惰性、高强度和塑性好的优点,具有其它管材无法比拟的优异综合性能和良好的耐磨、耐热、耐蚀、抗机械和热冲击性能、可焊性好和安装等综合性能。

特别适用于磨损、冲刷严重的物料输送场合,如燃煤发电厂、钢铁、冶金、煤炭、矿山、水泥、地质等行业的物料管道输送。

据电力、煤炭、冶金等工业部门多年的使用情况,和普通无缝钢管相比,陶瓷复合管的使用寿命成十五倍地增长,可以替代铸石管、合金管、不锈钢管、钛管、高铬铸铁管、玻璃钢管、化工陶瓷管、有机材料衬管等,是一种理想的耐磨管道。


富成陶瓷复合管规格:

序号

钢管外径Dmm

钢管厚度mm

总壁厚mm

理论重量kg/m

序号

钢管外径Dmm

钢管厚度mm

总壁厚mm

理论重量kg/m

1

68

6

9

11.46

18

203

10

14

59.49

8

11

14.79

12

16

70.65

2

76

6

9

12.94

19

219

10

14

64.42

8

11

16.76

12

16

76.56

3

89

6

9

15.35

20

245

10

14

72.43

8

11

19.97

12

16

86.18

4

95

6

9

16.46

21

273

10

14

81.07

8

11

21.45

12

16

96.54

5

102

8

11

23.18

22

299

10

14

89.08

10

13

28.35

12

16

106.16

6

108

8

11

24.66

23

325

12

16

115.78

10

13

30.2

14

18

134.21

7

114

8

11

26.13

24

377

12

16

135.01

10

13

32.05

14

18

156.65

8

121

8

11

27.86

25

402

12

16

144.26

10

13

34.21

14

18

167.44

9

127

8

11

29.34

26

426

12

16

153.14

10

13

36.06

14

18

177.79

10

133

8

11

30.82

27

480

12

16

173.11

10

13

37.91

14

18

201.1

11

140

8

11

32.55

28

500

12

16

180.51

10

13

40.07

14

18

209.73

12

146

8

12

35.39

29

530

12

16

191.60

10

14

41.92

14

18

222.67

13

152

8

12

36.93

30

630

14

18

265.83

10

14

43.77

16

20

302.82

14

159

8

12

38.73

31

720

14

18

304.67

10

14

45.92

16

20

347.21

15

168

8

12

41.03

32

835

14

18

354.30

10

14

48.70

16

20

403.93

16

180

10

14

54.50

33

920

14

18

390.98

12

16

62.14

16

20

445.85

17

194

10

14

59.98

34

1020

14

18

434.13

12

16

67.32

16

20

495.17

工作原理

陶瓷复合管

1、耐磨性好 陶瓷复合管由于内衬层为刚玉陶瓷(a-AL2O3),莫氏硬度可达9.0相当于HRC90以上。因此对冶金、电力、矿山、煤炭等行业所输送的磨削性介质均具有高耐磨性。经工业运行证实:其耐磨寿命是淬火钢的十倍甚至几十倍。

2、耐腐蚀、防结垢 由于该钢陶瓷层为(a-AL2O3),属中性特质。因此具有耐酸碱和耐海水腐蚀,并同时具有防垢等特性。

3、运行阻力小 SHS陶瓷复合管由于内表面光滑、且不会锈蚀,也不象无缝钢管内表面有凸状螺旋线存在。经有关检测单位对内表面粗糙度及清水阻力特性测试,其内表面光滑度优于任何金属管道,清阻力系数为0.0193,比无缝管稍低。因此该管具有运行阻力小等特点,可减少运行费用。

4、耐温性能与耐热冲缶性能好 由于该刚玉陶瓷(a-AL2O3),为单一稳定的晶态组织。因此复合管可在-50--700℃温度范围内长期正常运行。材料线膨胀系数6-8×10-6/0C,约为钢管的1/2左右。材料具有良好的热稳定性。

5、工程造价低 陶瓷复合管重量轻,价格适宜。比同内径的铸石管重量轻百分之50;比耐磨合金管重量轻百分之20-30,且耐磨、耐蚀性好,因为使用寿命长,从而支吊架费用、搬运费、安装费以及运行费用降低。经有关设计院和施工单位工程预算和工程实际比较,该管工程造价与铸石相当,与耐磨合金管相比,工程造价下降百分之20左右。

6、安装施工方便 由于该管重量轻,且焊接性能好。因此可采用焊接、法兰、快速联结等方式,施工安装方便,且可减少安装费用。

由于耐磨陶瓷复合管该管具有耐磨、耐蚀、耐热性能,因此可广泛应用于电力、冶金、矿山、煤炭、化工等行业作为输送砂、石、煤粉、灰渣、铝液等磨削性颗粒物料和腐蚀性介质,是一种理想的耐磨蚀管道。

突出优势
  • 结构简单,运行可靠
    富成气力输送设备均采用先进的技术,将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,运行十分可靠。
  • 磨损小,使用寿命长
    由于采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长。
  • 布置方便,占地面积小
    可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。
  • 操作简单,易维护
    运转部件仅有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。在日常维护中更加方便简单。
  • 经济合理,造价低
    不仅在工程上马时体现其投资省,更在于以后的运行使用过程中将不断体现出较低的运行维护费用!
  • 适用广泛,绿色环保
    可广泛应用于火电厂、热电厂、水泥均化及倒库、混凝土搅拌搅拌站等各种粉状物料的输送,以及冶金、化工、建材、码头等行业的粉状物料输送、转运工艺中。全密封零污染。
