产品介绍

  喷射输送泵是巩义市富成机械厂自行开发设计的新型低压连续输送粉状物料的理想设备。该产品广泛适应于电力除灰、建材中转、大型建筑工地等行业的中、短距离集灰和输送,不受地形、地物、高差限制,全封闭、无污染、结构简单、维修量小。风源根据距离的不同可选用离心风机、罗茨风机气源。

工作原理

喷射输送泵原理:

物料从锁气器均匀、恒量的进入腔室,经流化箱一次流态化后,具有向喷咀流动的趋势,在喷咀与内文丘里管之间形成负压区,将流态化的物料卷入混合管内,再经扩散管段减速增压,使物料输送至目的地。

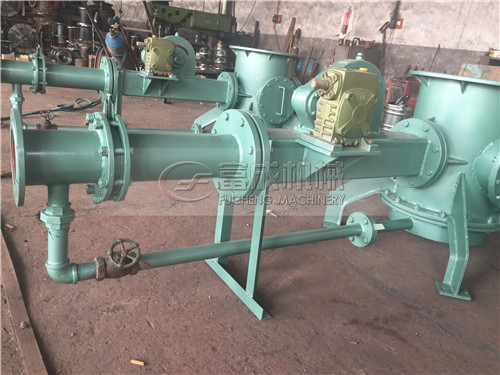

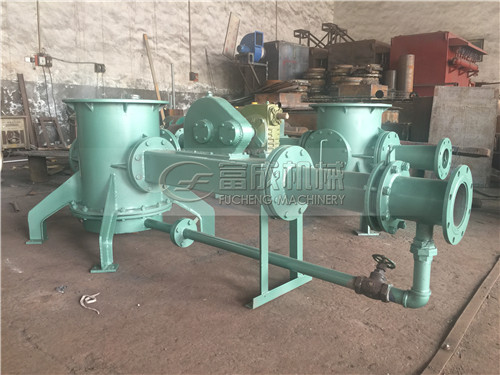

喷射输送泵结构:

该泵主要由下部是锥形的泵仓、喷射器、气化器组成。

喷射输送泵规格型号与技术性能

规格参数

输送能力(t/h)

匹配风量(m³/min)

进出管道

管内流速

工作压力

给料器功率(Kw)

FCP100-5

3-5

≤15

DN100/DN126

12-16

≤98

1.5

FCP126-10

5-10

≤22

DN125/DN150

12-16

≤98

2.2

FCP150-15

10-15

≤35

DN125/DN200

12-16

≤98

3

FCP150-20

15-20

≤45

DN150/DN200

12-16

≤98

3

FCP200-30

20-30

≤55

DN200/DN250

12-16

≤98

3

喷射输送泵工作原理:

物料从锁气器均匀、恒量的进入腔室,经流化箱一次流态化后,具有向喷咀流动的趋势,在喷咀与内文丘里管之间形成负压区,将流态化的物料卷入混合管内,再经扩散管段减速增压,使物料输送至目的地。

突出优势
  • 结构简单,运行可靠
    富成气力输送设备均采用最先进的技术,将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,运行极可靠。
  • 磨损小,使用寿命长
    由于采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长。
  • 布置方便,占地面积小
    可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式。管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。
  • 操作简单,易维护
    运转部件仅有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。在日常维护中更加方便简单。
  • 经济合理,造价低
    不仅在工程上马时体现其投资省,更在于以后的运行使用过程中将不断体现出较低的运行维护费用!
  • 适用广泛,绿色环保
    可广泛应用于火电厂、热电厂、水泥均化及倒库、混凝土搅拌搅拌站等各种粉状物料的输送,以及冶金、化工、建材、码头等行业的粉状物料输送、转运工艺中。全密封无污染。
